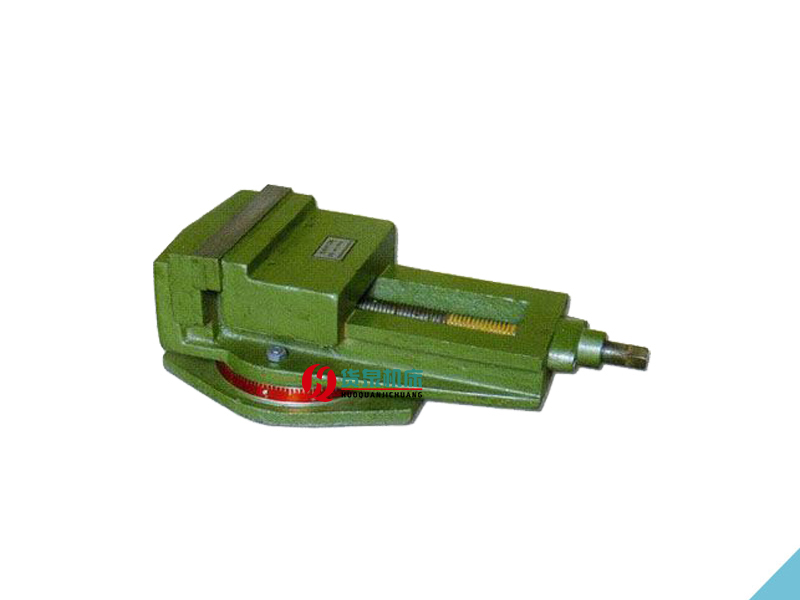

100型机用平口钳

装配使用范围：中型铣床、钻床、以及平面磨床等机械设备。

用扳手转动丝杠，通过丝杠螺母带动钳身移动，形成对工件的加紧与松开。 　机用平口钳装配结构是将可拆卸的螺纹连接和销连接的铸铁合体；活动钳身的直线运动是由螺旋运动转变的；工作表面是螺旋副、导轨副及间隙配合的轴和孔的摩擦面。

设计结构简单紧凑，夹紧力度强，易于操作使用。内螺母一般采用较强的金属材料，使夹持力保持更大，一般都会带有底盘，底盘带有180°刻度线可以360°平面旋转。

在设计和生产实际工作中，经常要阅读装配图。例如，在设计过程中，要按照装配图来设计和绘制零件图；在安装机器及其部件时，要按照装配图来装配零件和部件；在技术学习或技术交流时，则要参阅有关装配图才能了解、研究一些工程、技术等有关问题。

1、了解装配件的功用、性能和工作原理。

2、弄清各零件间的装配关系和装拆次序。

3、看懂各零件的主要结构形状和作用等。

4、了解技术要求中的各项内容。

是以“机用平口钳”装配图为例来说明装配图的方法和步骤

① 从标题栏中可以了解装配体的名称、大致用途及图的比例等。

② 从零件编号及明细栏中，可以了解零件的名称、数量及在装配体中的位置。

③ 分析视图，了解各视图、剖视、断面等相互间的投影关系及表达意图。

该装配图大致结构为长方块，规格0～70；读标题栏和明细栏了解部件名称为“机用平口钳”，共有零件11个，其中标准件2个，自制零件九个；各零件的名称、材料和数量；按图上的编号了解各零件的大体装配情况。
