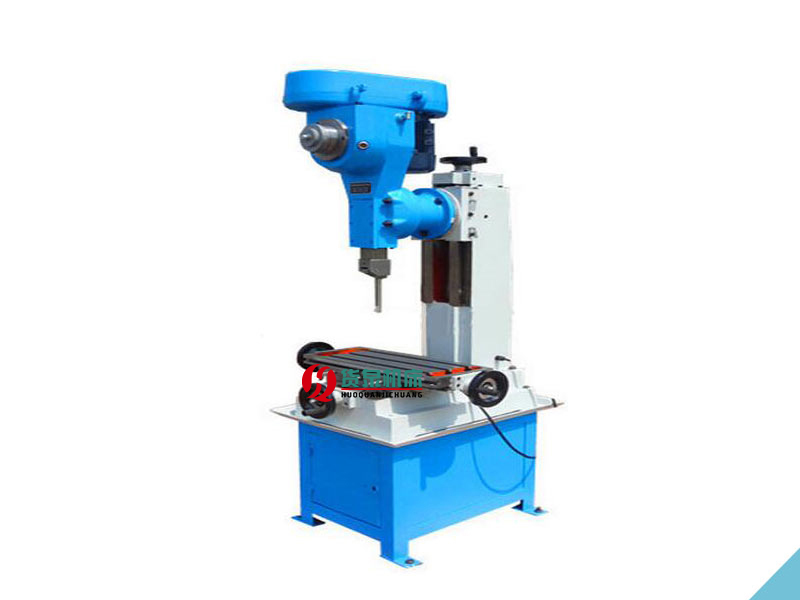

XC-125小型插床

插床的结构原理与牛头刨床类似，主要区别在于插床的滑枕在垂直方向上做往复直线运动。可以把插床看做一种立式牛头刨床，其主运动为滑枕的上下往复直线运动，下拖板做横向进给运动，上拖板做纵向进给运动，圆形工作台带动工件做圆周方向的进给运动。上拖板、下拖板和圆形工作台组成了插床的工作台，如图4-31所示。插床主要用于加工工件的内部表面，如长方孔、方孔、多边形孔和孔内键槽、花键槽等，还可加工各种外表面。插床的工作效率较低，多用于单件小批量生产和修配工作。插床的刀架没有抬刀，工作台也没有让刀，因此，插刀在回程时与工件相摩擦，工作条件较差。除键槽、型孔外，插削还可以加工圆柱齿轮和凸轮等。插削的经济加工精度为IT9～IT7，表面粗糙度Ra为6.3～1.6μm。

XC-125小型插床主要参数：

项目	XC-125
最低插销行程（mm）	100
最小冲程次数（次/分钟）	60
最大冲程次数（次/分钟）	350
主轴变速	6级
刀架回转角度	90
工作台尺寸（mm）	500×200
工作台行程（mm）	180×170
电机功率（W）	370
外形尺寸（mm）	740×740×1650
净重/毛重（Kg）	243/255
安装尺寸：配接T栓分度圆（mm）	150
刀架回转角度	360
配接T螺纹（mm）	M12×80

金属切削机床，用来加工键槽。加工时工作台上的工件做纵向、横向或旋转运动，插刀做上下往复运动，切削工件。  

利用插刀的竖直往复运动插削键槽和型孔的直线运动机床。插床与刨床一样，也是使用单刃刀具（插刀）来切削工件，但刨床是卧式布局，插床是立式布局。插床的生产率和精度都较低，多用于单件或小批量生产中加工内孔键槽或花键孔，也可以加工平面、方孔或多边形孔等，在批量生产中常被铣床或拉床代替。普通插床的滑枕带着刀架沿立柱的导轨作上下往复运动，装有工件的工作台可利用上下滑座作纵向、横向和回转进给运动。键槽插床的工作台与床身联成一体，从床身穿过工件孔向上伸出的刀杆带着插刀边做上下往复运动，边做断续的进给运动，工件安装不像普通插床那样受到立柱的限制，故多用于加工大型零件（如螺旋桨等）孔中的键槽。  

插床实际是一种立式刨床，在结构原理上与牛头刨床同属一类。插刀随滑枕在垂直方向上的直线往复运动是主运动，工件沿纵向横向及圆周三个方向分别所作的间歇运动是进给运动。插床插削长度。插床是用于加工中小尺寸垂直方向的平面或直槽的金属切削机床，多用于单件或小批量生产。

插床是一种用于加工键槽、花键槽、异形槽和各种异性表面的金属切削机床。装有插刀的滑枕沿铅垂方向(也可调有一定倾角)作往复直线主切削运动。工件装夹在工作台上，工作台可作前后、左右和圆周方向的间歇进给运动。进给运动可手动，也可机动但彼此独立。进给运动必须与主切削运动协调，即插刀插削时严禁进给，插刀返回时进给运动开始进行，并于插刀重新切人工件之前完成复位。插床的主切削运动的行程长度、拄复运动速度以及进给量大小等均应手动可调。 

插刀；插刀也属单刃刀具，常用的插刀如图4-32所示。与刨刀相比，插刀的前面与后面位置对调，为了避免刀杆与工件已加工表面碰撞，其主切削刃偏离刀杆正面。插刀的几何角度一般是：前角γo=0°～12°，后角αo=4°～8°。
