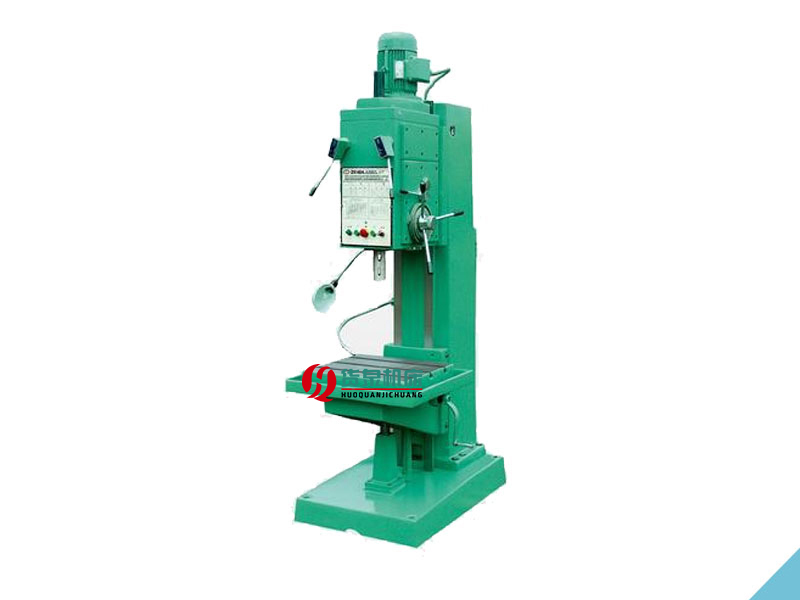

Z5125立式钻床



Z5125方柱立式钻床是通用机床。适用于各种机械加工的中小零件的批量生产，可进行钻孔、扩孔、铰孔、锪平面及攻螺纹等。在具有工艺装配的条件下，适用于大批量生产。方柱立式钻床具有总体高度低、刚性好；操作集中、灵活；工作可靠、结构简单，使用、维修方便等特点。

Z5125A立式钻床的产品用途：

Z5125A立式钻床用于机械加工中的钻孔、扩孔、铰孔、锪平面、钻沉头孔和镗孔及攻螺纹。

立式钻床的运动特点：

立式钻床加工前，须先调整工件在工作台上的位置，使被加工孔中心线对准刀具轴线。加工时，工件（通过夹具或压板）被夹持在钻床工作台上，刀具作旋转主运动，同时沿轴向作直线进给运动。工作台和主轴箱可沿立柱导轨调整位置，以适应不同高度的工件。立式钻床的电气控制是典型的电动机正反转控制系统，认识并学习钻床的电气控制线路的原理和安装与检修，对于初学者十分重要。

刀具安装在主轴的锥孔内，由主轴通过锥面摩擦传动带动刀具作旋转运动，即主运动。而进给运动是靠手动或机动使主轴套筒作轴向进给。工作台可沿立柱上的导轨作上下位置的调整，以适应不同高度的工件加工。当断开进给传动系统时，扳动手柄可作手动进给。

产品优势：

Z5125A立式钻床立式钻床采用新的微电子型多功能变电器。可以按照事先设置的程序，进行接通和分断电路的控制。由软件构成的“软继电器”取代了原使用的中间继电器，控制程序由汇编语言编制而成。实现了一对一的单片机程序化，使机床接线简单，故障率低，易判断，保证了机床的高可靠性，提高了控制精度，提升了性价比。

多功能继电器使用在普通立式钻床控制上，是一次大的革新，使立式钻床性能有了跨越的提升，为用户提供了更加完美的产品。

在立式钻床还增加了脚踏急停和主变数手柄触摸急停开关，加强了对操作工人的安全保护，提高了机床的保护性能，使机床更加人性化.

攻丝可实现自动反转！

立式钻床结构：

立式钻床是将主轴箱和工作台安置在立柱上，主轴垂直布置的钻床。

1 方柱立式钻床、机床由主轴箱、立柱、底座、工作台等主要部分组成。 机床要求布置足够的加强筋板，保证机床具有足够强度、刚性和高稳定性。结构先进可靠。

2. 主轴系统有高性能的传动精度和刚性。

3 主轴、丝杆、主要电器元件、主要液压元器件采用当今市场上质量较高的主流产品。

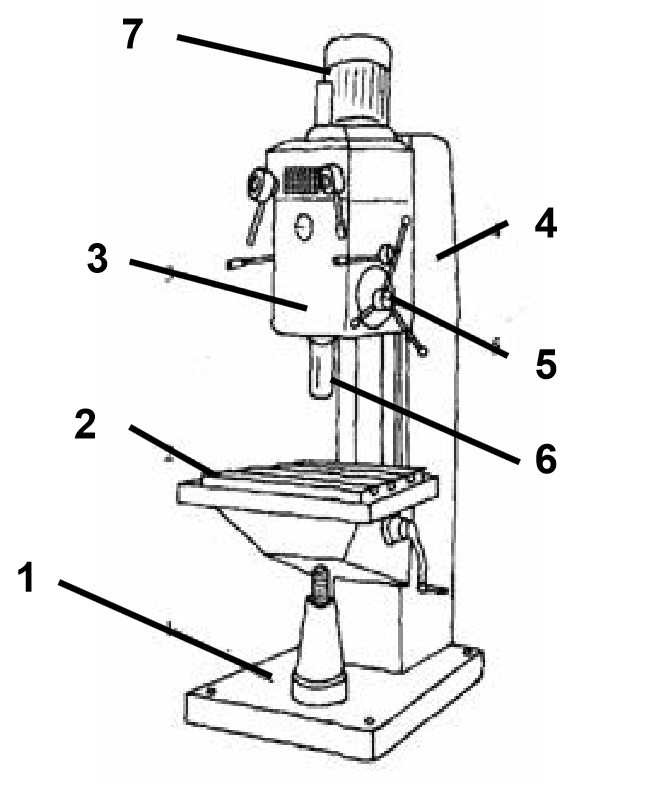

立式钻床结构图：

1—底座：用来支撑钻床各部件。

2—工作台：放置并固定加工工件

3—主轴箱：内有主运动及进给运动的传动机构，用来变换钻头的进给量。

4—立柱：支撑主轴箱和工作台，并在立柱上升降。

5—手柄：手动调节进给量和进给方向。

6—主轴：用来安装钻头、丝锥、铰刀等，带动刀具做旋转运动。

7—电动机：控制主轴的旋转运动。
